目前，高壓清洗機在我國各個工業領域已經逐漸得到推廣應用，而且呈逐步擴大趨勢。其重要部件高壓噴嘴是高壓清洗機應用中獲得高能量利用率的關鍵因素之一，對高壓水射流的清洗質量有明顯的影響。經過實驗，如果噴嘴的質量差或者耐磨性不夠，將引起高壓水射流質量惡化，最終導致設備大部分功率浪費掉。



首先，噴嘴是流體射流的發生元件，它的功能不但是把高壓泵或增壓器提供的靜壓轉化為水的動壓，而且應保證水射流具有優良的流動特性與動力特性。其次，噴嘴又是清洗除垢的執行元件，其傳輸功率會影響清洗效果，因此噴嘴在高壓清洗機整體中的作用至關重要。

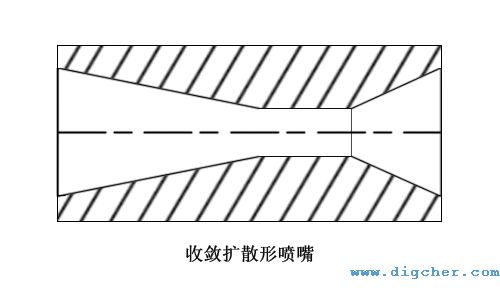

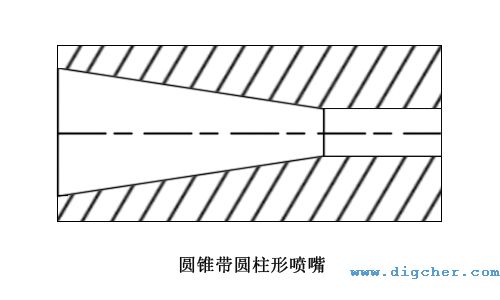

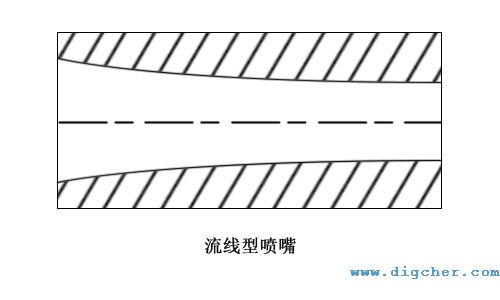

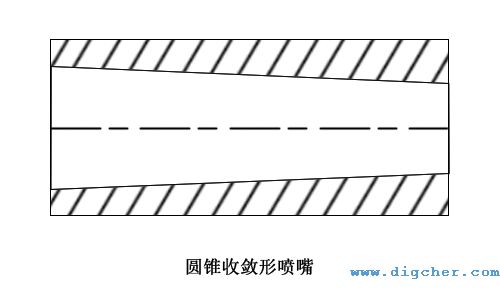

1、按內孔橫截面形狀可分為：圓錐收斂形、圓錐圓柱形和流線型噴嘴等；



2、按出水射流形狀可分為：圓柱型、扇形、錐形、霧化型等。

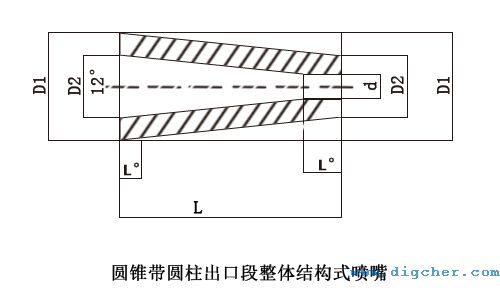

其中，圓錐圓柱形噴嘴由于其流量系數大，是目前最常用的高壓噴嘴，結構圖如下：









高壓清洗機當噴射壓力與噴嘴孔徑設定后，噴射流量可按照如下公式計算：



  公式(1)



公式(1)中，d—噴嘴孔徑，mm；

                     P—為噴射壓力kgf/cm²；

                     Q—噴射流量，L/min；

                     n—噴嘴個數；

                     k—噴嘴效率系數，



噴槍噴嘴取1.05-1.1，柔性噴桿取1.2-1.3。

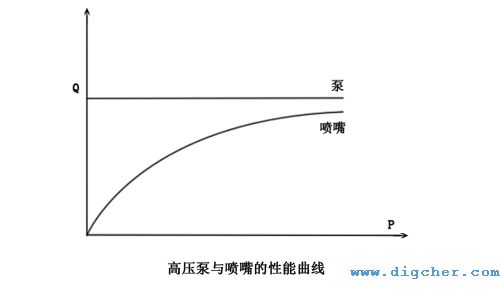

通過公式(1)可看出，當噴嘴直徑確定后，只有壓力達到一定值時，流量才達到泵的排量，其關系曲線如下圖：
